一入冬，氣溫驟降，北方大部分地區陸續開始供暖。隨著空氣源熱泵產品的普及，北方家庭采暖問題得到了很好地解決，同時也極大地改善了寒冷條件下的人居環境。作為空氣源熱泵行業領導品牌，美的中央空調以烈焰空氣源熱泵機組為拳頭產品，在北方工農業生產、商業場所以及民用住宅等領域得到了廣泛應用，且獲得了用戶的高度認可。
近日，為了更進一步了解美的烈焰空氣源熱泵產品冬季制熱效果，V客傳媒來到商丘，實地走訪項目現場，對該產品的制熱性能進行測評。

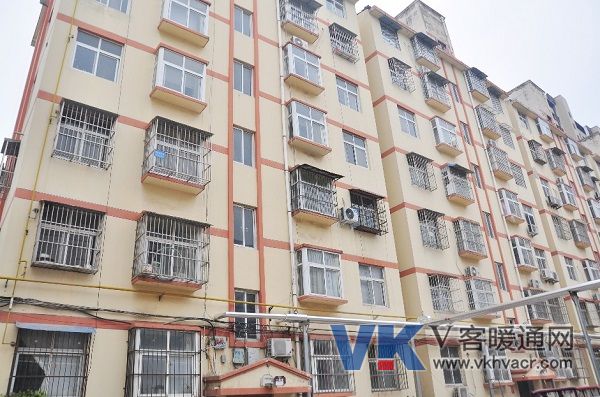

商丘宏源小區
項目信息：
項目名稱：商丘宏源小區采暖項目
小區面積：30 000余m2
選擇產品：美的烈焰空氣源熱泵機組8臺（現已安裝5臺）
需 求：家庭冬季采暖
供暖總戶數：256戶
現已供暖：50戶
美的烈焰空氣源熱泵機組參數
型號 | DN-Y1400/NSN1-H | 額定電源 | 380V 3N~50Hz |
額定制熱量 | 140 kW | 制冷劑 | R410A/5kg*4 |
額定功率 | 46.67 kW | 最大輸入功率/電流 | 60kw/120A |
名義制熱量 | 90 kW | 名義工況功率 | 38.30 kW |
名義制熱COP/IPLV（H） | 2.35/2.6 | 外型尺寸 | 2200*1120*2320mm |
凈質量 | 1050 kg | 循環測水側壓力損失 | 60 kPa |
排/吸氣側最高工作壓力 | 4.6/2.7MPa | 熱交換最大工作壓力 | 1.0MPa（水側）4.6MPa(冷媒側) |
高/低壓側最大允許壓力 | 4.6/2.7 MPa | 防觸電保護類型/防水等級 | 1類/IPX4 |
注：額定制熱量測試條件：室外干/濕球溫度：7/6℃，出水溫度：45℃。 名義制熱量測試條件：室外干/濕球溫度：-12/-14℃，出水溫度：41℃。 | |||
據了解，宏源小區位于商丘市中心地段，現居住家庭256戶。該小區因建筑時間久，房屋老化，一無集中供暖設施，二無內外墻保溫結構。原先居民冬季取暖單靠空調制熱，但大都家庭尚無取暖設備。因此，以宏源小區為代表的老舊小區冬季采暖問題擺在了社會面前，同時該小區的采暖問題得到了商丘市政府相關部門的重視，并給予了大力支持。
2019年供暖季來了，為商丘宏源小區提供集中采暖的美的烈焰空氣源熱泵產品正式投入使用。目前，該小區已安裝5臺空氣源熱泵產品，現已成功為該小區的50戶家庭供暖。接下來，美的烈焰空氣源熱泵還將陸續為整個小區的200多戶家庭提供采暖服務。

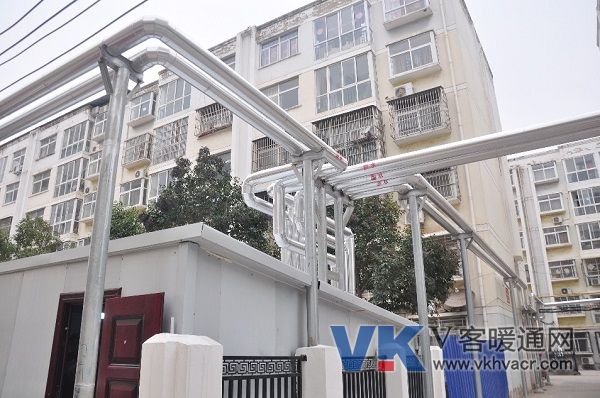

供熱管道

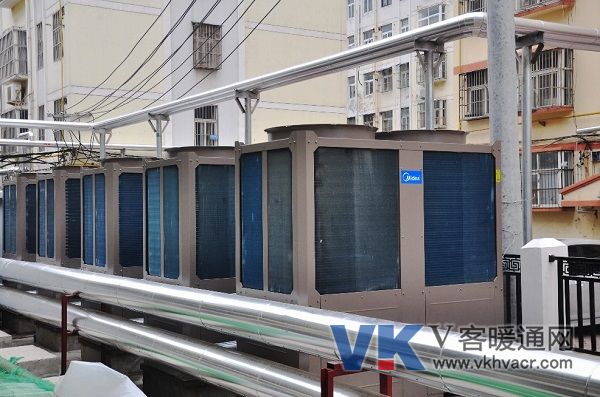

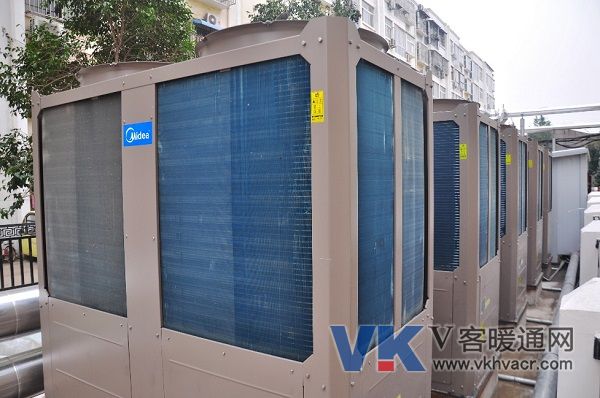

美的烈焰空氣源熱泵機組

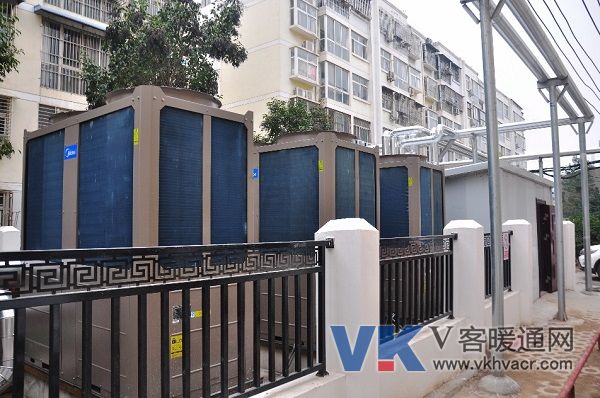

美的烈焰空氣源熱泵機組
美的烈焰空氣源熱泵機組
我們通過一系列的數據記錄來測試目前烈焰空氣源熱泵的運行效果。我們首先記錄了小區當時的環境溫度為6.1℃。對于整個冬季來說，這樣的溫度依然處于一個相對較高的水平。不過到了夜間，這里的氣溫將降至零下。另一方面，機組在冬季采暖條件下需保持長期的運行狀態，因此，室外環境溫度的變化和長時間的運行，對整個系統運行的穩定性會有很高要求。不過，美的烈焰空氣源熱泵產品采用熱氣旁通專利技術，可以更好的提高機組制熱工況的安全性和穩定性，制熱工況運行范圍可實現在-26~24℃室外溫度下穩定制熱運行。此外，機組持特有的雙后背運轉技術，采用單機組多壓縮機設計，使同一機組中不同壓縮機互為備用及不同機組之間互為備用，在緊急狀況下，就算有一臺或者多臺壓縮機或者熱泵機組出現故障，也可保證系統繼續運行。

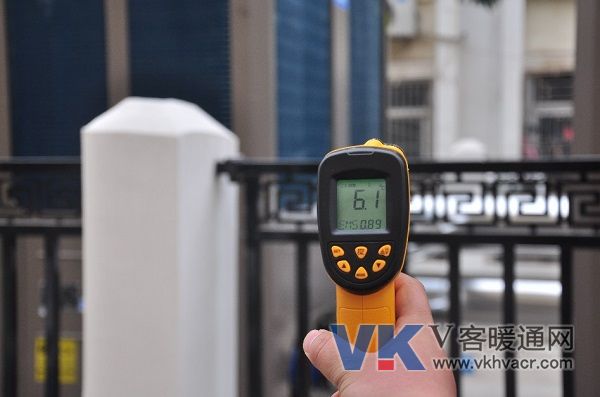

實測室外溫度為6.1℃

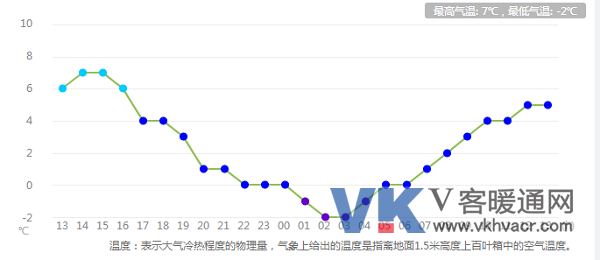

不同時間段環境溫度值
接著，我們通過控制面板觀測到當前機組的水溫為46℃。完全能夠達到室外溫度在6-7℃的范圍內，水溫可達45℃的工況條件。另外，機組采用了變頻技術能夠做到根據設定水溫做到自動啟停功能。經過約30分鐘的水溫監測，發現機組的水溫依然保持46℃，保持穩定。
夜間氣溫下降，由于小區的墻體沒有保溫設施，熱量流失嚴重。因此機房管理人員會根據用戶家庭溫度輸出情況調整出水溫度，保持用戶家庭溫度。美的空氣源熱泵最高可實現65℃出水溫度，因此在環境溫度降低時，機組可實現更高的出水溫度。

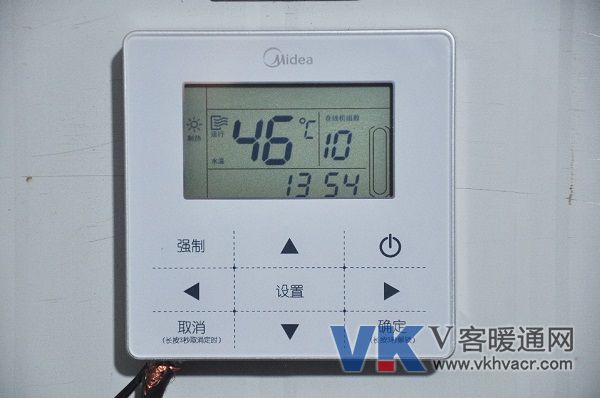

機組運行時進水溫度為46℃
另外，為了進一步測試機組的進水溫度和回水溫度，我們通過不同時間段，對機組的溫度控制進行設定，得出進水溫度和出水溫度數據如下：

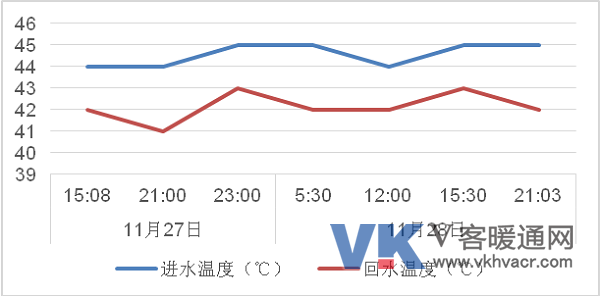

注：機組設置溫度45℃時監測進水溫度、回水溫度，共2臺機組運行

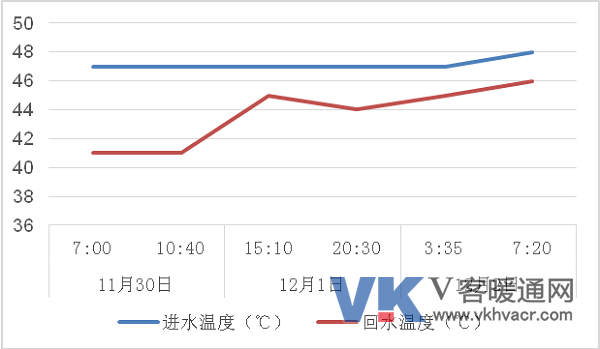

注：機組設置溫度48℃時監測進水溫度、回水溫度，共3臺機組運行
接著，我們前往用戶家庭來觀測用戶的室內溫度。據了解，該小區用戶家庭均采用暖氣片制熱。由于保溫輸水管道存在熱量流失現象，我們分別選擇了兩個用戶作為實測對象。為了做到客觀公正，我們選擇的兩戶家庭面積均約120平方米，為三房二廳結構，客廳、房間均裝有暖氣片。
首先，我們選擇了距離機組較近，且保溫管道輸送距離短的用戶家庭進行測試。
經測算，我們實測用戶客廳暖氣片溫度為44.9℃，溫度較高，保溫管道熱量損耗較少。

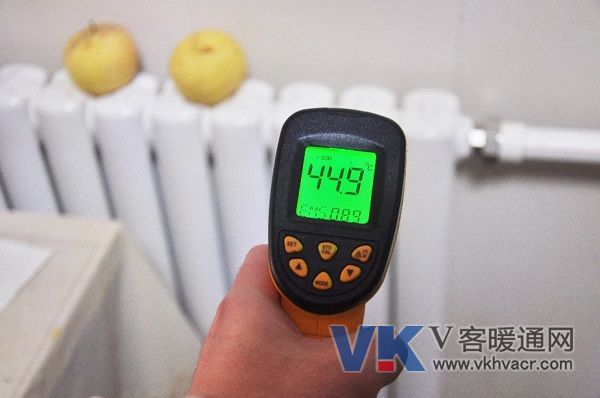

用戶家中暖氣表面溫度為44.9℃

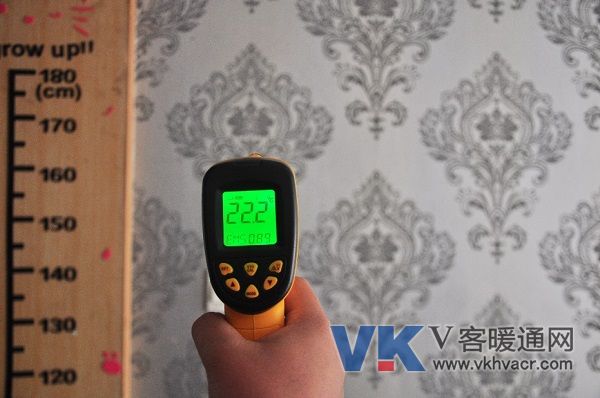

實測室內溫度為22.2℃
接著，我們實測用戶家庭的室內環境溫度為22.2℃。另外，我們還分別對房間的其他區域分別進行測試，溫度均保持在20℃以上?？梢娕瘹馄釓?qiáng)度大，且受熱均勻，房間溫差不大。

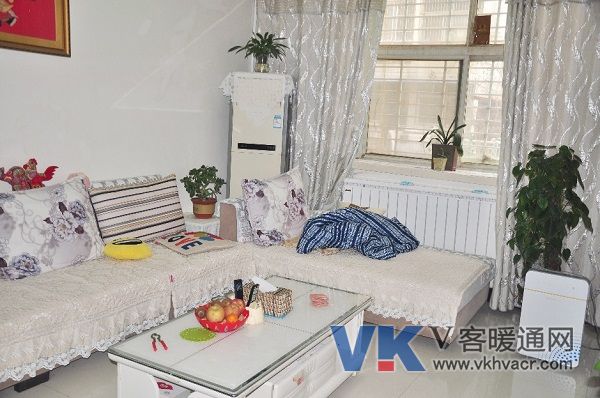

用戶家庭
接著，我們選擇了管道輸送距離最長的用戶家庭進行數據采集。經測試，該用戶家庭兩個不同位置的暖氣片的表面溫度分別為34.3℃（客廳靠窗），35.9℃（餐廳）。得出與第一家用戶的暖氣片表面溫度差較為明顯。接著，我們對該用戶家庭的室內環境溫度進行測試。從用戶家庭的溫度計測試數值看，客廳的溫度保持在19.1℃，用戶房間溫度為20.7℃。
根據國家標準規定，北方冬季供暖室內溫度的標準是臥室溫度不低于18℃,客廳溫度不低于15℃。因此，兩個用戶房間溫度要遠高于國家標準，可以滿足用戶冬季采暖需求。

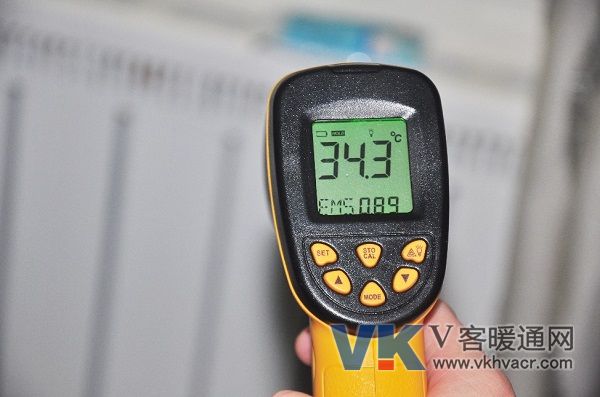

客廳暖氣片溫度為34.3℃
餐廳暖氣片溫度為35.9℃

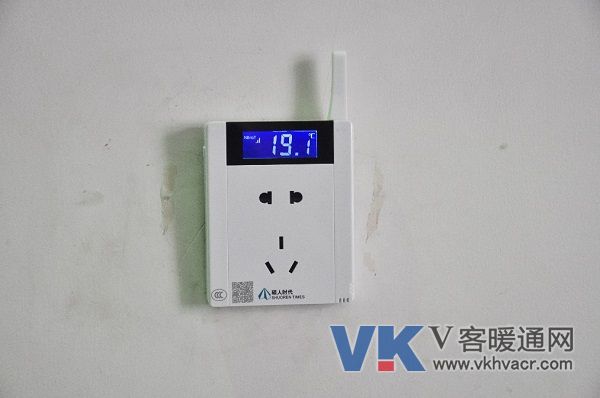

家庭客廳溫度計顯示為19.1℃

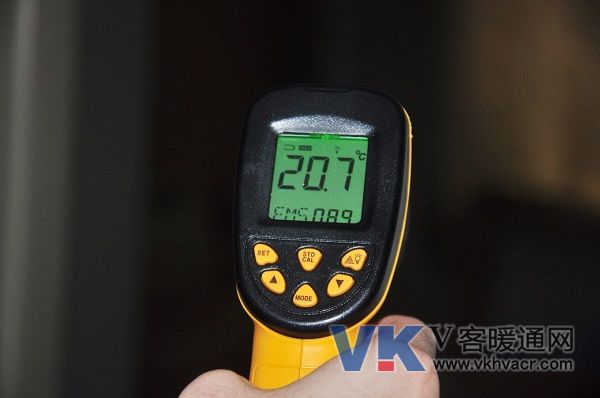

用戶房間溫度為20.7℃
總結：
通過機組的運行數據和兩個家庭的測試數據對比可以得出，美的烈焰空氣源熱泵產品可以實現在6℃室外溫度環境下，出水溫度保持在46℃標準，且水溫保持穩定，能夠滿足用戶在低溫環境下的采暖需求。
美的烈焰空氣源熱泵產品采用噴氣增焓技術，實現了-26℃超低溫強勁制熱，突破解決熱水超低溫運行的行業難題。同時采用智能除霜技術，除霜次數會下降50%，減少低溫時制熱性能的衰減，達到節能可靠運行。同時，該機組具有十分寬廣的使用范圍，可以在-26-24℃室外溫度下穩定制熱運行。值得提及的是，美的烈焰系列空氣源熱泵機組得到了由中國工程院院士江億、中國科學院院士陶文銓等組成的專家鑒定委員會的技術鑒定，并一致認為，機組的核心技術處于國際領先水平。
